Капиллярная трубка выступает базовым компонентом холодильных контуров, выполняя функции нерегулируемого расширительного устройства. Этот элемент поддерживает необходимую разницу давлений между зонами нагнетания и всасывания, создавая условия для реализации термодинамического цикла. Благодаря конструктивной простоте устройство стало стандартом для бытовых и коммерческих установок, сочетая надежность с низкой себестоимостью производства.

Роль этого узла в проектировании систем фундаментальна. В отличие от механических вентилей, в нем отсутствуют подвижные детали, что исключает механический износ и упрощает общую схему агрегата. Точная работа компактного трубопровода определяет эффективность охлаждения и ресурс компрессора, обеспечивая стабильную нагрузку на оборудование в течение всего срока службы.

• Технические критерии выбора капиллярной линии
• Зависимость производительности от условий эксплуатации
• Признаки и причины снижения проходимости системы
• Технологическая последовательность проведения ремонтных работ
• Перспективны применения полимерных капиллярных систем

Технические критерии выбора капиллярной линии

Эффективность работы холодильного контура напрямую зависит от точности настройки гидравлического сопротивления дросселя. Правильный подбор характеристик позволяет сбалансировать расход хладагента с производительностью компрессора, устанавливая оптимальный режим кипения в испарителе.

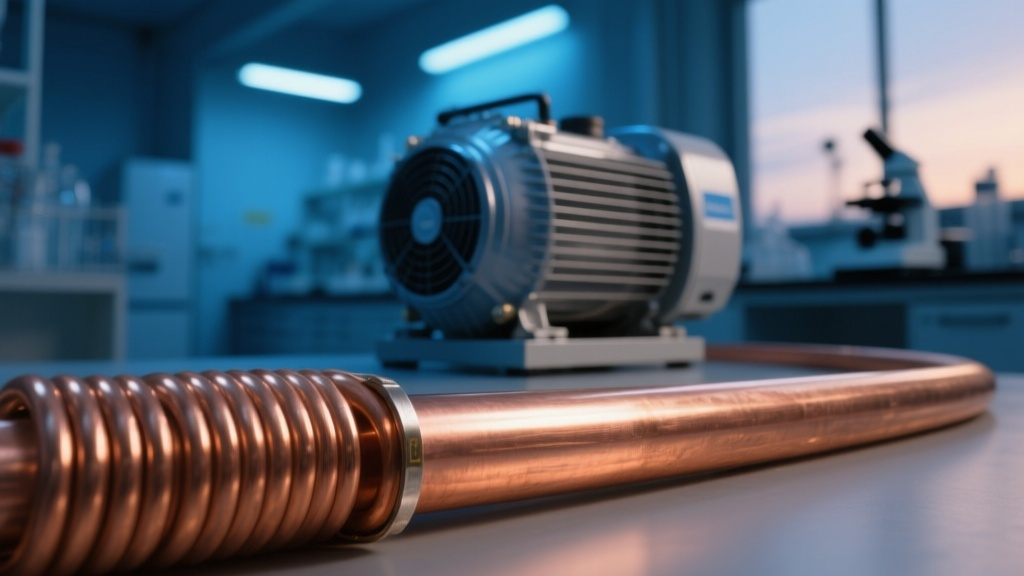

Для проектирования высоконадежных систем используются трубки с калиброванным каналом, изготовленные из меди марки М1 или М2. В соответствии с государственными стандартами пропускная способность таких изделий варьируется от 3,5 до 8,5 л/мин. Перед установкой качественные компоненты проходят обязательную проверку на герметичность под давлением до 7–8 МПа. Проверенная капиллярная трубка исключает наличие микротрещин и гарантирует стабильность параметров в условиях пульсации давления.

Геометрические факторы сопротивления

Основой работы капилляра является контролируемое падение давления за счет трения жидкости о стенки канала и ускорения потока. Ключевую роль в этом процессе играют три конструктивных параметра.

• Внутренний диаметр — определяет площадь проходного сечения. Это критический фактор, так как даже минимальное отклонение существенно меняет пропускную способность системы.
• Длина трубопровода — формирует общую величину сопротивления. Увеличение этого отрезка замедляет проток хладагента, а укорачивание, напротив, повышает объем подаваемой жидкости.
• Качество внутренней поверхности — гладкость стенок минимизирует турбулентность, обеспечивая стабильное течение среды без преждевременного вскипания.

Механизм регулировки основан на том, что при фиксированном сечении инженер управляет производительностью через изменение протяженности линии. Если при испытаниях выясняется, что в испаритель поступает недостаточно рабочего тела, небольшое укорачивание восстанавливает баланс без замены всего узла. Важно учитывать, что диаметр влияет на расход значительно сильнее. Для долговечной работы контура компания «Технохолод-Мастер» предоставляет компоненты с высокой точностью калибровки внутреннего сечения.

Подбор параметров под тип хладагента

Различные составы рабочих тел обладают уникальной вязкостью и плотностью, что требует индивидуального расчета параметров дросселирующего устройства. Подбирая медные трубы, необходимо учитывать химическую совместимость с маслом и тип используемого фреона.

Для систем на изобутане (R600a) требуются более длинные магистрали по сравнению с установками на фреоне R134a при равной мощности компрессора. Это объясняется низкой плотностью паров изобутана: для создания нужного перепада давлений необходимо более высокое сопротивление.

Таблица: сравнение параметров капиллярных трубок для разных типов хладагента

Тип хладагента	Мощность компрессора	Диаметр сечения	Длина трубки
Изобутан (R600a)	120 Вт	0,63 мм	3,2 метра
Фреон R134a	120 Вт	0,63 мм	3,0 метра
Фреон R410A	Свыше 200 Вт	от 1,0 мм	Индивидуально

Современные методики расчета ориентированы на номинальный режим работы. При использовании агрегатов мощностью свыше 200 Вт инженеры переходят на увеличенные диаметры (от 0,71 до 1,0 мм). Это предотвращает чрезмерный рост давления нагнетания, который вызывает перегрев обмоток электродвигателя. При переходе на хладагент R410A, характеризующийся высоким рабочим давлением, параметры увеличивают до 1,0 мм и более, чтобы избежать критического сопротивления.

Аналитические и расчетные методы

Для точного определения характеристик линии инженеры применяют метод пошагового интегрирования. Он позволяет моделировать поведение хладагента на разных участках: от жидкостной фазы до зоны активного парообразования.

Существует упрощенная полуэмпирическая формула для расчета длины (L), где ключевыми переменными выступают объемная производительность компрессора, коэффициент вязкости и разница между абсолютными давлениями конденсации и кипения. Такой подход позволяет получить предварительные данные для проектирования, которые в дальнейшем корректируются при заводских испытаниях.

При отсутствии точных паспортных данных мастера используют экспресс-метод, связывающий холодопроизводительность с мощностью. Для ориентировочных вычислений электрическую мощность компрессора умножают на коэффициент 0,8. Полученное значение позволяет по специализированным таблицам подобрать комбинацию геометрии для конкретного типа фреона, учитывая специфику LBP или MBP режимов.

Зависимость производительности от условий эксплуатации

Работа капиллярной трубки носит пассивный характер, что делает ее чувствительной к изменениям внешней среды. Поскольку дроссель не может менять сечение, любой температурный сдвиг автоматически корректирует массовый расход хладагента в системе.

Термодинамические основы процесса дросселирования

Функционирование расширительного устройства базируется на эффекте Джоуля — Томсона — изменении температуры среды при прохождении через узкое отверстие без внешнего теплообмена. При движении хладагента энергия давления преобразуется в кинетическую энергию потока, что сопровождается резким охлаждением.

Этот процесс подготавливает рабочую среду к испарению. На входе в канал хладагент находится в состоянии жидкости, но из-за трения и падения давления появляются пузырьки пара. На выходе образуется смесь, где часть фреона уже испарилась, охладив остальной объем. В бытовых приборах этот механизм снижает температуру с +45 °C до −25 °C на коротком участке пути. Важно, чтобы объем конденсатора был меньше объема испарителя: это предотвращает переполнение системы жидкой фазой при температурных скачках.

Реакция системы на изменение температурных условий

Поскольку сопротивление линии зафиксировано, колебания давления конденсации напрямую влияют на объем хладагента в испарителе. Это формирует специфические режимы работы оборудования в зависимости от внешних условий.

• Повышение температуры окружающей среды. При нагреве воздуха давление нагнетания растет, увеличивая напор перед дросселем. Через него проходит избыток фреона, который испаритель не успевает переработать. Это создает риск попадания жидкой фазы во всасывающий тракт компрессора, что может вызвать гидравлический удар. При экстремальной жаре может возникнуть эффект «слабого конденсатора», когда из-за недостаточного переохлаждения в систему попадают пузырьки пара, снижая холодопроизводительность.
• Снижение температуры воздуха. В холодный период давление конденсации падает, и сопротивление становится избыточным. Массовый расход сокращается, вызывая дефицит хладагента в испарителе. Вещество выкипает слишком быстро, не успевая охладить всю поверхность теплообменника. Компрессор начинает работать без пауз, перегреваясь из-за недостаточного охлаждения возвращающимися парами. Эффективность системы (EER/COP) при отклонении от номинала может снижаться на 20–40 %.

Важной особенностью остается выравнивание давлений при остановке агрегата. Через узкий канал фреон перетекает из зоны высокого давления в зону низкого до полной синхронизации. Это позволяет компрессору запускаться в облегченном режиме, сохраняя ресурс электродвигателя. Однако при избыточной заправке это же свойство может привести к перетеканию жидкого фреона в испаритель, создавая условия для влажного хода при запуске.

Признаки и причины снижения проходимости системы

Нарушение проходимости капилляра — сложная в диагностике поломка. Из-за малого диаметра любые микрочастицы загрязнений или продукты разложения масла быстро формируют пробку, блокирующую циркуляцию хладагента.

Этиология и симптоматика блокировки канала

Основной причиной сужения прохода является термический распад компрессорного масла. При перегреве оно теряет стабильность, образуя вязкую субстанцию, которая оседает на стенках дросселя.

• Частичный засор — снижает производительность. Морозильная камера может охлаждаться, но в холодильном отделении температура растет. Часто наблюдается локальное обмерзание испарителя в месте входа линии.
• Полный засор — прекращает циркуляцию. Компрессор сильно нагревается (до 90 °C), но охлаждение отсутствует во всех камерах.
• Механическое загрязнение — результат попадания в контур стружки, окалины или частиц сорбента из поврежденного фильтра-осушителя.
• Ледяная пробка — результат проникновения влаги. Блокировка исчезает при прогреве входа в испаритель и возникает снова после запуска.

Засор вызывает опасную цепную реакцию. Дефицит хладагента в испарителе лишает компрессор охлаждения. Это ведет к критическому нагреву двигателя, что еще быстрее разрушает масло и окончательно перекрывает просвет. В рамках технического обслуживания специалисты «Технохолод-Мастер» осуществляют детальную проверку состояния дросселирующих устройств для предотвращения выхода из строя дорогостоящих компрессоров.

Методы технической верификации неисправности

Для точного определения проблемы мастер проводит диагностику, исключающую схожие дефекты, такие как утечка газа или износ поршневой группы.

• Температурный тест конденсатора — при засорении горячими остаются только первые витки радиатора. При утечке же он остывает равномерно.
• Контроль выравнивания давлений — в исправной технике параметры стабилизируются за 2–5 минут после выключения. Задержка на 15 минут и более указывает на критическое сужение.
• Манометрические показатели — приборы фиксируют вакуумирование системы на стороне всасывания (давление ниже 0,05 МПа) при нормальном или аномально высоком давлении нагнетания.
• Акустический мониторинг — отсутствие характерного шипения или появление прерывистого «бульканья» подтверждает нарушение движения среды.

Эффективным методом считается временное отключение устройства. Если после паузы испаритель начинает обмерзать, а затем быстро оттаивает — это подтверждает наличие влаги или мусора, которые повторно блокируют сечение. Еще один способ — кратковременный прогрев трубки горелкой: восстановление циркуляции указывает на масляную или ледяную природу засора.

Технологическая последовательность проведения ремонтных работ

Восстановление холодильного контура требует соблюдения строгой технологической гигиены. Попадание окалины или атмосферной влаги в систему в процессе ремонта приводит к повторному засорению нового узла в первые же сутки работы.

Подготовительный этап и демонтажные операции

Для качественного ремонта требуются манометрическая станция, вакуумный насос и прецизионные весы. Заправка хладагента без точного измерения веса в таких системах недопустима. Профессиональный инструмент для ремонта позволяет избежать деформации патрубков и обеспечить чистоту пайки.

• Труборез для малых диаметров — создает чистый перпендикулярный срез без деформации канала.
• Газовая горелка и припой — использование медно-фосфористых составов с серебром (например, ПСр40) обеспечивает прочность швов.
• Азотный баллон — применяется для продувки контура от остатков старого масла и проверки на герметичность.
• Фильтр-осушитель — деталь, подлежащая обязательной замене при любом вскрытии контура.

Работы начинаются с удаления старого хладагента, после чего мастер демонтирует фильтр и дроссель. Места будущих соединений зачищаются до металлического блеска, чтобы удалить окислы и лаковое покрытие труб. Если старая магистраль заделана в запененную часть, новую прокладывают по наружной стенке с обеспечением теплоизоляции.

Монтаж и пусконаладочные работы

Установка нового компонента требует правильной топологии его размещения для обеспечения нормального теплообмена.

Основную часть линии наматывают на всасывающий патрубок компрессора (регенеративный теплообменник). Это создает важный термодинамический эффект: возвращающиеся из испарителя холодные пары охлаждают идущий в капилляр жидкий фреон (переохлаждение 2–5 K). Такой метод повышает КПД агрегата и защищает компрессор от гидравлического удара. Концы трубки вставляются в фильтр и испаритель на глубину 10–15 мм, что предотвращает заливание входа припоем.

Вакуумирование и первичная заправка

После пайки выполняется глубокое вакуумирование системы в течение 20–30 минут. Это критически важно для удаления воздуха и влаги, которые при контакте с синтетическим маслом образуют агрессивные кислоты.

Заправка хладагента производится строго по массе, указанной на заводском шильдике. Даже отклонение в 5 граммов для систем на R600a критично — оно нарушает цикл обмерзания и ведет к некорректной работе датчиков. После запуска мастер контролирует температуру конденсатора (не выше +60 °C) и давление всасывания, которое для R134a должно стабилизироваться в диапазоне 0,08–0,12 МПа.

Перспективы применения полимерных капиллярных систем

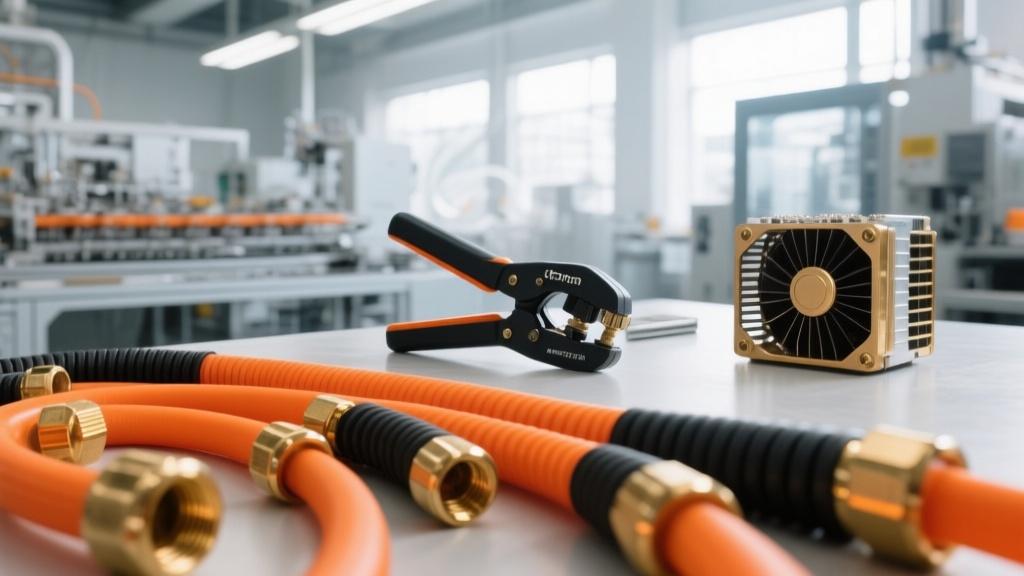

Развитие технологий позволило использовать полимерные материалы, решающие проблему усталости металла. Современные термопластиковые системы, такие как Gomax, предлагают надежную альтернативу традиционным медным решениям.

Инженерные преимущества гибких капилляров

Применение полимерных шлангов повышает живучесть оборудования, работающего в условиях сильных вибраций. Это особенно актуально для транспортных рефрижераторов и промышленных чиллеров.

Свойства композитных материалов

Многослойная конструкция включает внутренний полимерный сердечник, синтетическую оплетку и внешнее защитное покрытие. Такие элементы выдерживают рабочее давление до 120 бар при сохранении эластичности, а давление разрыва достигает 600 бар. Полимер химически инертен: он не подвержен коррозии и не вступает в реакции с современными маслами, что обеспечивает стабильную работу системы до 25 лет.

Виброгашение и шумоизоляция

Эластичный материал поглощает вибрации компрессора, не передавая их на корпус. Это снижает уровень шума и исключает появление микротрещин в местах соединений, которые часто становятся причиной утечек в металлических контурах. Минимальный радиус изгиба позволяет создавать компактные петли-компенсаторы.

Точный подбор параметров и соблюдение технологии монтажа капиллярной трубки определяют стабильность работы всей холодильной машины. Строгое соответствие характеристик трубопровода заводским спецификациям в сочетании с чистотой контура гарантирует ресурс компрессора и заявленную энергоэффективность. Сервисный центр «Технохолод-Мастер» обеспечивает комплексную поддержку в вопросах подбора и замены компонентов, поставляя оригинальные запчасти для систем промышленного и торгового холода.
