Теплоизоляция холодильного оборудования: виды, расчет и монтаж

Содержание

• Технические характеристики основных видов изоляционных материалов
• Методология теплотехнического расчета изоляционного слоя
  • Нормативные требования и расчетные критерии
  • Алгоритм определения толщины изоляционного покрытия
  • Влияние объема и климатических факторов на расчет
• Правила монтажа и защиты изоляционных конструкций
• Специфика изоляции трубопроводов и запорной арматуры
  • Изоляция запорной арматуры и обслуживаемых узлов
  • Применение съемных теплоизоляционных чехлов
  • Защита мест примыканий и проходок коммуникаций
• Оценка качества и экономическая целесообразность работ
  • Инструментальный контроль и диагностика дефектов
  • Экономическая эффективность и расчет окупаемости

Теплоизоляция холодильных систем — это не просто защитная оболочка, а основа энергоэффективности и долговечности оборудования. Ее главная задача заключается в том, чтобы оградить установку от тепла извне и предотвратить появление конденсата или наледи на трубах.

Ошибки при расчете или монтаже обходятся дорого: система начинает потреблять больше электричества, а металлические детали быстро ржавеют из-за постоянной влажности. В этой статье мы подробно разберем, как правильно подобрать материалы и спроектировать теплоизоляцию, чтобы избежать аварий и снизить эксплуатационные расходы.

Технические характеристики основных видов изоляционных материалов

При выборе изоляции инженеры «Технохолод-Мастер» оценивают теплопроводность, впитывание влаги и сопротивление пару. Главная задача — найти баланс между надежной защитой от потерь холода и сроком службы покрытия. Как правило, чем ниже коэффициент теплопроводности, тем эффективнее материал справляется со своей задачей.

• Газонаполненные полимеры жесткой структуры. Пенополиуретан (ППУ) и полиизоцианурат (PIR) отлично подходят для защиты промышленных складов за счет закрытых пор с газом, обеспечивающих низкую теплопроводность в пределах 0,019–0,028 Вт/(м·К). Качественная теплоизоляция на основе таких панелей позволяет делать стены на 30–40% тоньше по сравнению с аналогами. Экструдированный пенополистирол (XPS) из этой же группы обладает высокой прочностью на сжатие и отлично выдерживает вес складской техники при утеплении полов.
• Эластомерные и гибкие покрытия. Вспененный синтетический каучук — идеальный выбор для труб и узлов сложной формы, так как он гибок и практически не пропускает пар, защищая холодильный контур от влаги. Более доступный вспененный полиэтилен (ППЭ) применяют для бытовых сплит-систем и линий водоснабжения при температурах от −60 °C до +80 °C.
• Волокнистые и инновационные материалы. Минеральная вата применяется ради высокой пожаробезопасности и выдерживает температуры свыше +600 °C, однако требует герметичных пароизоляционных мембран из-за склонности к намоканию. В условиях сильного дефицита пространства применяют аэрогели — ультратонкую изоляцию с рекордно низкой теплопроводностью, востребованную в компактном оборудовании.
• Специализированные энергоэффективные решения. Для сверхточного поддержания температуры используют материалы с фазовым переходом (ФИМ), которые аккумулируют энергию и позволяют компрессорам включаться на 20–30% реже. В компактной коммерческой технике все чаще применяют вакуумные панели (VIP), которые работают в 5 раз эффективнее пенопласта и экономят полезный внутренний объем.

Методология теплотехнического расчета изоляционного слоя

Теплотехнический расчет является фундаментом проектирования, исключающим как неэффективную работу оборудования, так и неоправданные затраты на материалы. Процесс регламентируется требованиями СП 61.13330.2012 и учитывает динамику температурных полей.

Нормативные требования и расчетные критерии

При проведении инженерных вычислений специалисты ориентируются на два ключевых критерия:

1. обеспечение нормативной плотности теплового потока;
2. предотвращение выпадения конденсата на внешней поверхности.

Первый критерий направлен на экономическую оптимизацию. Он ограничивает количество теплоты, проникающей в охлаждаемый объем, что позволяет подобрать компрессорное оборудование оптимальной мощности. Для промышленных морозильных камер общепринятым стандартом является ограничение теплопотерь на уровне 10–15 Вт/м². Это обеспечивает рациональное использование электроэнергии и предотвращает перегрев хладагента в магистралях.

Второй критерий — антиконденсатный — критичен для сохранения целостности конструкций. Он требует, чтобы температура на наружной поверхности слоя всегда оставалась выше точки росы окружающего воздуха. В противном случае начнется выделение влаги, что приведет к коррозионным процессам на несущих элементах.

Алгоритм определения толщины изоляционного покрытия

Для определения расчетной толщины слоя (δ) используется математическая модель, базирующаяся на законе Фурье:

δ = λ × (tв - tн) / [α × (tн - tр)]

Таблица: расшифровка переменных математической модели расчета толщины изоляции

Переменная	Описание параметра
λ (Лямбда)	Расчетный коэффициент теплопроводности материала
tв	Расчетная температура окружающего воздуха
tн	Температура внутри оборудования или хладагента
tр	Температура точки росы
α	Коэффициент теплоотдачи от поверхности к среде

На практике расчет также учитывает коэффициент запаса в пределах 10–15 %, компенсирующий дефекты монтажа и старение материала. Для многослойных систем суммируются термические сопротивления всех слоев. Например, при проектировании камеры с температурой −18 °C расчетная толщина PIR-плит составит около 120 мм, тогда как для пенополистирола значение возрастет до 180 мм.

Влияние объема и климатических факторов на расчет

При проектировании крупных складов (более 1000 м³) в расчет вводится коэффициент инфильтрации теплого воздуха, составляющий до 40–60 % теплопритоков. Также учитывается суточный оборот продукции: интенсивная загрузка требует увеличения толщины покрытия на 10–20 % для компенсации пиковых нагрузок.

Особое внимание уделяется полам морозильных камер. Поскольку температура грунта обычно составляет +10...+12 °C, возникает значительный градиент. Для предотвращения морозного пучения под слоем утеплителя (100–200 мм) предусматривают систему обогрева основания мощностью 15–20 Вт/м², что поддерживает температуру под плитой на уровне +2...+5 °C.

Правила монтажа и защиты изоляционных конструкций

Качество реализации монтажных работ определяет долговечность всей системы. Даже эффективный материал при нарушении технологии теряет свои свойства из-за инфильтрации влаги и образования термических мостов. Инженеры «Технохолод-Мастер» реализуют высокий уровень профессионализма через строгое соблюдение регламентов, исключающее риск возникновения мостиков холода на стыках и в местах примыкания коммуникаций.

Весь процесс создания такого защитного барьера делится на несколько ключевых этапов:

1. Подготовительные работы и пароизоляция

• Очистка: с поверхности труб и емкостей удаляют ржавчину, масло и пыль, чтобы клей хорошо держался.
• Антикоррозийная обработка: на очищенный металл наносят защитное покрытие.
• Пароизоляция: монтируется с «теплой» стороны для защиты утеплителя от влаги. Используют полимерные мембраны или мастики, укладывая их с нахлестом от 100 мм и проклеивая швы специальной лентой.

2. Методы монтажа теплоизоляции

• Листовые и рулонные материалы: самый частый метод — приклеивание к поверхности с дополнительным механическим креплением.
• Плиты: укладываются «вразбежку» (в шахматном порядке), чтобы швы разных слоев не совпадали. Для крепления используют дюбели с термоизолирующими головками.
• Гибкие каучуковые трубки: плотно насаживаются на трубы, а все стыки обязательно проклеиваются контактным клеем.

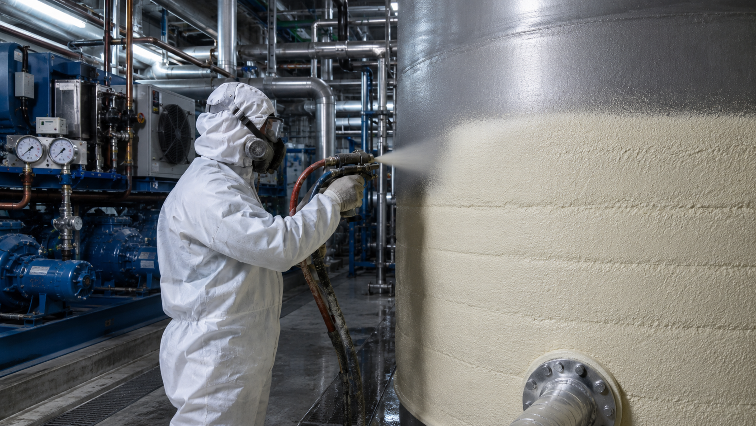

3. Бесшовное напыление (пенополиуретан)

• Технология: компоненты ППУ смешиваются под высоким давлением прямо в сопле аппарата перед нанесением.
• Преимущества: создается монолитный слой без стыков, который идеально облегает оборудование любой сложности.
• Особенности: наносится послойно для равномерной плотности. Пена намертво прилипает к металлу, исключая появление конденсата под изоляцией. Отлично подходит для больших рефрижераторов.

4. Финишная отделка и герметизация

• Защитные кожухи: изоляцию закрывают оцинкованной или нержавеющей сталью для защиты от солнца, осадков и ударов (особенно на улице).
• Герметизация стыков: места примыкания к опорам и стенам обрабатывают эластичными морозостойкими герметиками.
• Компенсационные швы: каждые 10–12 метров на трассах делают специальные вставки, чтобы система могла сужаться и расширяться без повреждения защиты.

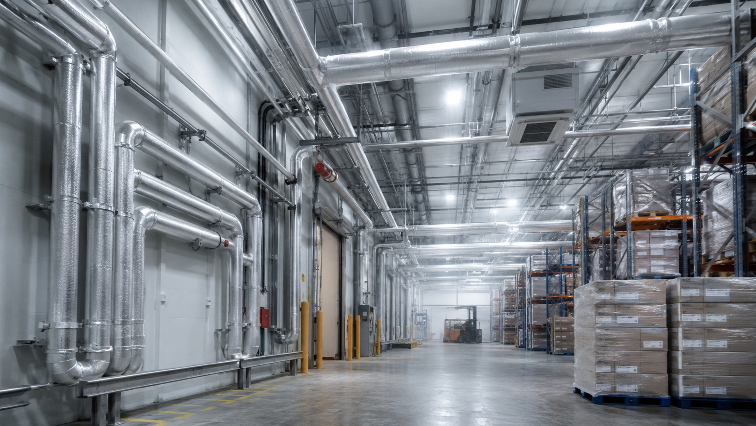

Специфика изоляции трубопроводов и запорной арматуры

Функциональные узлы являются наиболее уязвимыми точками, где стандартные методы часто оказываются неэффективными. Локальные теплопритоки в этих зонах приводят к обледенению и последующему выходу автоматики из строя.

Изоляция запорной арматуры и обслуживаемых узлов

Вентили, задвижки и фильтры требуют особого подхода, так как должны оставаться доступными для обслуживания. Жесткая несъемная изоляция здесь неприменима из-за высокой стоимости ее демонтажа и восстановления.

Для решения задачи используются специализированные термоизолирующие вставки, закрывающие корпус арматуры и обеспечивающие герметичность в месте выхода рукоятки. В точках крепления к кронштейнам устанавливаются терморазрывы из материалов с высокой прочностью на сжатие (например, текстолита), что предотвращает передачу холода на металлоконструкции здания. Профессиональные комплектующие для монтажа позволяют интегрировать такие узлы без потери общей герметичности.

Применение съемных теплоизоляционных чехлов

Съемные чехлы — это многослойные изделия из теплоизоляционного наполнителя и внешнего износостойкого покрытия из технической ткани с полимерным напылением.

Преимущество конструкций заключается в возможности многократного монтажа без потери свойств. Крепление осуществляется с помощью термостойких липучек или ремней, гарантирующих плотное прилегание к клапанам. Использование чехлов на насосных группах сокращает время регламентных работ и исключает зоны конденсации. Дополнительно такие системы обеспечивают шумоподавление при работе оборудования.

Защита мест примыканий и проходок коммуникаций

Критической зоной являются места пересечения трубопроводами стен и перекрытий, где высока вероятность проникновения теплого влажного воздуха.

Технология обустройства проходок подразумевает использование гильз, диаметр которых больше диаметра изолированной трубы. Зазор заполняется эластичным герметиком или монтажной пеной с закрытой ячейкой. Со стороны теплого помещения устанавливаются пароизоляционные манжеты. Аналогично обустраиваются дверные проемы камер: применяются многослойные уплотнители с подогревом контура и воздушные завесы.

Оценка качества и экономическая целесообразность работ

Завершение работ требует обязательной верификации показателей. Эффективность системы оценивается на основе инструментального обследования и анализа эксплуатационных затрат, а не по визуальному состоянию покрытия.

Инструментальный контроль и диагностика дефектов

Основным методом оценки является тепловизионное обследование, визуализирующее температурные поля и выявляющее скрытые зоны теплопотерь.

Качественно изолированная поверхность характеризуется равномерным температурным фоном. Появление «горячих» пятен указывает на мостики холода или дефекты пароизоляции. Согласно ГОСТ 26629-85, критическим считается перепад температур более 2–5 °C от проектных значений. Также применяется ультразвуковая толщинометрия для контроля слоя ППУ и датчики влажности для обнаружения проникновения пара.

Для отслеживания состояния труб используются умные беспроводные датчики, которые передают данные на компьютер инженера в реальном времени. Устройства в реальном времени отслеживают состояние контура и сигнализируют о рисках конденсации, что позволяет проводить обслуживание по фактическому состоянию системы.

Экономическая эффективность и расчет окупаемости

Инвестиции в высококачественные решения (вспененный каучук или PIR-панели) могут казаться значительными на старте, однако анализ совокупной стоимости владения (TCO) подтверждает их преимущество.

Эффект формируется из нескольких факторов:

• Экономия электроэнергии — качественная защита снижает теплопритоки на 20–30 %;
• Снижение капитальных затрат — минимизация потерь позволяет выбирать холодильные машины меньшей мощности;
• Увеличение ресурса техники — отсутствие перегрузок продлевает срок службы агрегатов на 5–7 лет.

Срок окупаемости вложений в эффективную теплоизоляцию составляет от 1 до 3 лет при полной загрузке объекта. Тщательная обработка фреоновых магистралей и медных труб предотвращает непродуктивный нагрев хладагента и повышает общую холодопроизводительность.

Проектирование и устройство изоляционного контура напрямую определяют финансовую устойчивость предприятия. Использование современных материалов и соблюдение регламентов монтажа обеспечивают стабильность режимов и существенную экономию ресурсов. Комплексные решения «Технохолод-Мастер» позволяют трансформировать защиту оборудования в долговечный актив, минимизирующий риски и гарантирующий бесперебойную работу систем на десятилетия.
