Расчет конденсатора для холодильной системы

Содержание

• Основные формулы определения производительности
  • Определение суммарной тепловой нагрузки
  • Влияние температурного напора
  • Зоны теплообмена внутри аппарата
• Определение расчетной температуры наружного воздуха
  • Нормативные требования и параметры по СП
  • Корректировка с учетом специфики размещения
  • Влияние градиента температур на выходе
• Критерии выбора конструктивного исполнения
  • Конденсаторы воздушного охлаждения
  • Водоохлаждаемые аппараты
  • Испарительные системы и градирни
• Корректирующие коэффициенты и запас производительности
  • Резерв мощности на загрязнение и износ
  • Поправки на высоту и тип хладагента
  • Специфика расчета малых агрегатов
• Вспомогательное оснащение и нормы шума
  • Акустическое проектирование и уровень шума
  • Вспомогательные узлы обвязки

Конденсатор является ключевым теплообменным узлом холодильной машины, отвечающим за передачу накопленной энергии в окружающую среду. В рамках термодинамического цикла именно здесь происходит критически важный фазовый переход хладагента из состояния перегретого пара в жидкую фазу. Этот процесс обеспечивает непрерывную циркуляцию рабочего вещества и подготавливает его к последующим этапам — дросселированию и испарению.

Надежность функционирования холодильной установки напрямую зависит от того, насколько точно параметры теплообменного аппарата соответствуют тепловой нагрузке системы. Недостаточная производительность узла неизбежно ведет к аномальному росту давления нагнетания, что увеличивает нагрузку на приводные механизмы и снижает общий холодильный коэффициент. Грамотный подбор конденсаторов на этапе проектирования служит фундаментом для создания энергоэффективного и долговечного оборудования.

Основные формулы определения производительности

Чтобы правильно подобрать теплообменное оборудование, необходимо рассчитать его требуемую мощность. Базовые математические модели позволяют сделать это максимально точно, опираясь на рабочие параметры холодильной машины.

Определение суммарной тепловой нагрузки

Инженерный расчет начинается с вычисления общего количества тепла, которое нужно отвести в атмосферу. Важно помнить, что аппарат рассеивает не только тепло от охлаждаемого объекта, но и энергию от работы самого компрессора. При вычислении суммарной мощности инженеры «Технохолод-Мастер» суммируют холодопроизводительность установки и электрическую мощность компрессора с учетом коэффициента тепловых потерь.

Ключевым параметром здесь выступает коэффициент Ψ, который показывает, какая часть энергии двигателя переходит в теплоту хладагента:

Тип компрессора	Коэффициент Ψ	Особенности учета энергии
Герметичный	1,0 (100%)	Учитывается полная мощность, так как обмотки охлаждаются паром
Бессальниковый	0,85–0,95	В тепло переходит большая часть электромощности
Сальниковый	0,6	Значительная часть энергии безопасно рассеивается в машинном зале

Для быстрой предварительной оценки проектировщики часто применяют упрощенные множители. В этом случае мощность конденсатора принимается равной холодопроизводительности, увеличенной на:

• 1,7–1,8 для стандартных среднетемпературных систем.
• 2,0–2,2 для низкотемпературных установок и систем шоковой заморозки (из-за высокой степени сжатия и сильного нагрева пара).

Влияние температурного напора

Температурный напор (DT) — это разница между температурой конденсации фреона и температурой воздуха на входе в аппарат. Производительность оборудования прямо пропорциональна этому значению. Согласно стандарту EN 327, номинальные характеристики в каталогах указываются для DT=15 K.

Баланс между ценой оборудования и расходами на электричество зависит от выбора этого показателя:

• 12–15 K: оптимальный диапазон, обеспечивающий умеренные эксплуатационные расходы без переплат за громоздкие конструкции.
• 18–20 K: позволяет выбрать компактную и бюджетную модель, но заставляет компрессор работать на повышенном давлении.
• Менее 12 K: снижает затраты энергии, но требует существенного увеличения площади (и стоимости) теплообменника.

Зоны теплообмена внутри аппарата

При проектировании важно учитывать, что процессы внутри контура идут неравномерно. Поверхность аппарата условно делится на три функциональные зоны:

1. Снятие перегрева (десуперхитинг), при котором горячий газообразный хладагент охлаждается до температуры насыщения.
2. Конденсация, где происходит фазовый переход при постоянной температуре и отводится 70–80% всего объема тепла.
3. Переохлаждение жидкой фазы на 3–6 K, что критически важно для предотвращения вскипания фреона перед дроссельным устройством.

Определение расчетной температуры наружного воздуха

Подбор оборудования недопустимо основывать на усредненных значениях, так как реальные условия на объекте часто оказываются экстремальнее проектных. Ошибка всего на несколько градусов может привести к росту давления выше критической отметки и аварийной остановке системы в летний период.

Нормативные требования и параметры по СП

Профессиональное проектирование в России опирается на данные СП 131.13330.2018 «Строительная климатология». Специалисты ориентируются на параметры группы «Б» с обеспеченностью 0,98. Это значение отражает наиболее жаркие периоды местности и статистически гарантирует, что установка справится с тепловой нагрузкой 98% времени эксплуатации. Применение менее строгих параметров группы «А» допускается только для систем кондиционирования, тогда как для промышленного холода стандарт «Б» является обязательным.

Сознательное занижение показателей ради удешевления спецификации создает риск работы на пределе возможностей. В таких условиях малейшее загрязнение ламелей или кратковременный пик жары спровоцирует срабатывание защитных реле, отключение холода и порчу продукции.

Корректировка с учетом специфики размещения

Помимо нормативных данных, необходимо учитывать микроклимат в конкретной точке монтажа. Существует несколько факторов, из-за которых фактическая температура воздуха на входе в аппарат превышает официальные показания метеостанций:

• Солнечная радиация и тепловое излучение. При установке конденсатора на солнечной стороне здания к расчетному значению из справочника обязательно добавляют от 3 до 5 °C. Этот запас компенсирует прямой нагрев корпуса лучами и прогрев прилегающих слоев воздуха.

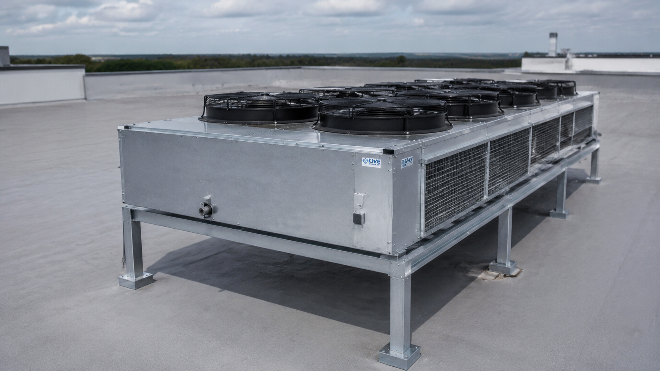

• Особенности плоских кровель. Размещение на крыше требует увеличения расчетного параметра на 8–10 °C. Современные кровельные покрытия под прямым солнцем разогреваются до экстремальных температур, создавая слой раскаленного воздуха. Вентиляторы засасывают этот перегретый поток, что резко снижает температурный напор.
• Ограниченные пространства. Если монтаж производится в нише или между глухими стенами, температура может подняться еще выше из-за затрудненного отвода нагретых масс и риска обратного засасывания горячего воздуха (рециркуляции).

Влияние градиента температур на выходе

При подборе также контролируют прогнозируемый нагрев воздуха после его прохождения через теплообменный пакет конденсатора. Нормальным значением перепада (нагрева) считается диапазон 3–9 K. Если разница превышает 10 K, это говорит о недостаточном расходе воздуха. В таком случае потребуется выбрать аппарат с более мощными вентиляторами или увеличенной площадью фронтального сечения.

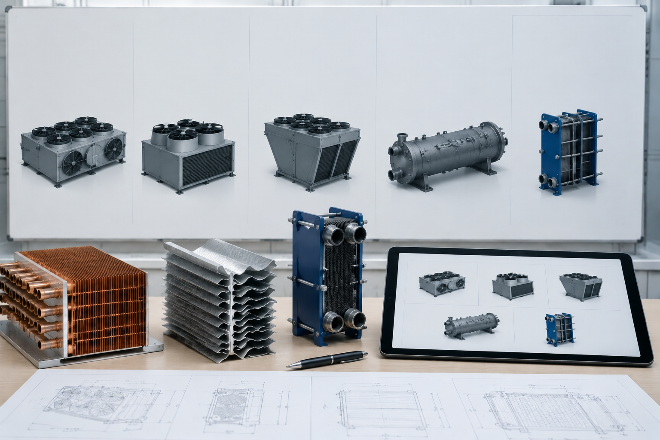

Критерии выбора конструктивного исполнения

Выбор конструкции конденсатора напрямую влияет на стоимость проекта, удобство монтажа и будущие расходы на обслуживание. На практике применяют три основных способа отвода тепла: воздушное, водяное и испарительное охлаждение. Конкретное решение зависит от мощности установки, условий размещения и доступных ресурсов на объекте.

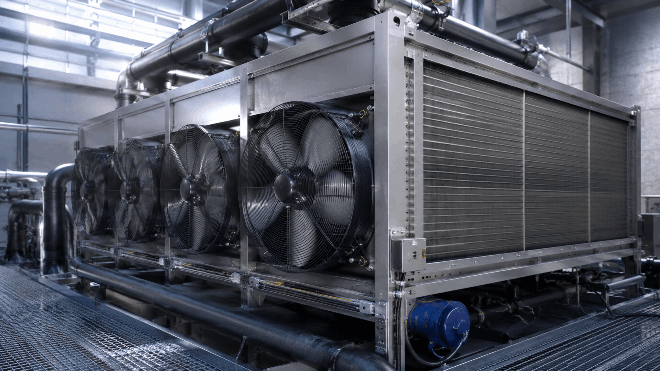

Конденсаторы воздушного охлаждения

Воздушные конденсаторы наиболее востребованы в коммерческом и промышленном холоде, так как работают автономно и не требуют подключения к водоснабжению. Это упрощает монтаж и исключает затраты на водоподготовку. Как правило, такие аппараты выполнены из медных трубок с алюминиевым оребрением и оснащаются осевыми или центробежными вентиляторами.

При подборе учитывают не только требуемую мощность, но и особенности площадки. Специалисты «Технохолод-Мастер» подбирают оборудование с учетом доступного пространства и условий монтажа, а также выполняют проектирование холодильных систем.

Основные варианты компоновки:

• Горизонтальные блоки — удобны в обслуживании, но требуют больше площади для установки.
• Вертикальные блоки — подходят для объектов с ограниченным пространством.
• V-образные конденсаторы — обеспечивают высокую производительность при сравнительно компактных размерах.

Материал теплообменника выбирают с учетом типа хладагента. Для фреоновых систем обычно применяют медные трубки. В аммиачных установках используют стальные теплообменники, так как медь не подходит для работы с аммиаком.

Водоохлаждаемые аппараты

Водоохлаждаемые конденсаторы применяют там, где важно получить высокую мощность при компактных габаритах. Это возможно благодаря высокой теплоемкости воды и стабильности ее температуры в течение года. Такое решение повышает эффективность системы и снижает нагрузку на компрессор.

Наиболее распространены два типа аппаратов:

• Кожухотрубные — надежны в эксплуатации и удобны для механической очистки от накипи.
• Пластинчатые — обеспечивают более интенсивный теплообмен, но требуют хорошего качества воды.

При эксплуатации важно контролировать температурный напор на выходе. Если разница между температурой конденсации и температурой воды после аппарата становится слишком низкой, это может указывать на недостаточный расход воды или загрязнение теплообменной поверхности.

Испарительные системы и градирни

Испарительное охлаждение сочетает преимущества воздушных и водяных систем. Отвод тепла происходит за счет испарения воды, поэтому температура охлаждения может быть ниже температуры наружного воздуха. Такие решения особенно эффективны на объектах с высокой тепловой нагрузкой и в регионах с жарким сухим климатом.

Для охлаждения воды в замкнутых контурах часто применяют градирни. При их работе часть воды постоянно испаряется, из-за чего растет концентрация солей. Поэтому такие системы требуют регулярного контроля качества воды, чтобы снизить риск коррозии и образования отложений.

Корректирующие коэффициенты и запас производительности

Теоретические расчеты всегда требуют адаптации к реалиям объекта. В процессе эксплуатации оборудование неизбежно теряет свои идеальные заводские характеристики из-за загрязнений и внешних факторов. Чтобы холодильная установка работала стабильно, при подборе необходимо использовать поправочные коэффициенты и закладывать запас по мощности.

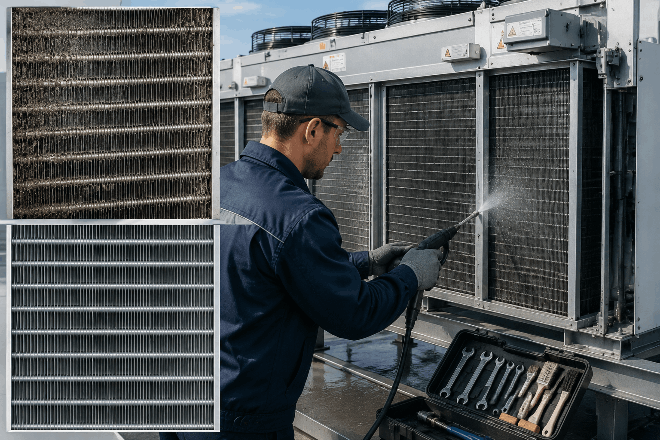

Резерв мощности на загрязнение и износ

На практике инженеры рекомендуют выбирать конденсаторы с запасом мощности в 30–40% от расчетной нагрузки. Этот резерв необходим для компенсации влияния пыли, тополиного пуха и других загрязнений, которые со временем оседают на ламелях теплообменника. Слой грязи работает как теплоизолятор: он препятствует нормальному отводу тепла, повышает давление конденсации и заставляет вентиляторы работать с повышенной нагрузкой.

Снизить риск быстрого загрязнения и сократить частоту сервисного обслуживания помогает правильный выбор шага оребрения:

Шаг оребрения	Особенности применения
2,1–2,5 мм	Стандартное решение для чистых зон. Обеспечивает компактность аппарата.
3,0–4,0 мм	Оптимальный выбор для запыленных условий и промышленных зон (медленнее забивается пылью).
Эпоксидное покрытие	Дополнительная опция. Защищает алюминиевые ламели от агрессивных сред и коррозии (например, в прибрежных морских районах).

Поправки на высоту и тип хладагента

При проектировании важно учитывать высоту объекта над уровнем моря. С увеличением высоты плотность воздуха падает, а значит, вентиляторы прогоняют через теплообменник меньшую массу воздуха. Например, на высоте 1000 метров теплоотдача снижается примерно на 5–7%. Это падение производительности необходимо компенсировать пропорциональным увеличением площади конденсатора.

Также коррективы вносит тип рабочего вещества. Большинство каталогов производителей изначально ориентированы на характеристики фреона R404A. При использовании других хладагентов применяются специальные коэффициенты пересчета. Особого внимания требуют многокомпонентные смеси с температурным глайдом (скольжением температуры) — для них необходимо точно рассчитывать зону переохлаждения, чтобы в дросселирующее устройство поступал только жидкий хладагент без примеси пара.

Специфика расчета малых агрегатов

В малых коммерческих установках и бытовых приборах подход к расчету несколько отличается и часто базируется на геометрических параметрах трубок. Считается, что конденсатор должен отводить около 70% всей тепловой нагрузки, тогда как оставшиеся 30% рассеиваются через корпус компрессора и трубопроводы.

Для статических конденсаторов (работающих за счет естественной конвекции, без принудительного обдува вентиляторами) коэффициент теплоотдачи значительно ниже и составляет всего 10–12 Вт/(м²·К). Площадь таких аппаратов вычисляется исходя из среднего температурного напора.

Чтобы маломощная система работала долго и корректно, важно не только правильно рассчитать теплообменник, но и вовремя менять холодильные комплектующие, а также контролировать герметичность контура.

Вспомогательное оснащение и нормы шума

Процесс подбора конденсатора завершается проверкой на соответствие санитарным нормам (по уровню шума) и интеграцией защитной автоматики. Эффективная работа аппарата возможна только в связке с оборудованием, которое поддерживает стабильное давление и чистоту контура круглый год.

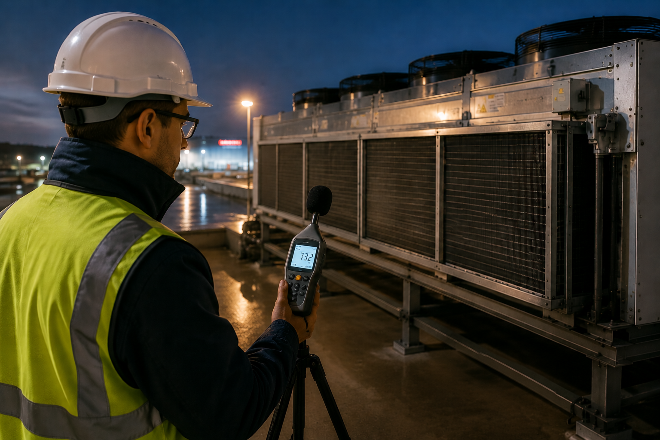

Акустическое проектирование и уровень шума

При монтаже в городской черте шум от работы вентиляторов становится критическим фактором. Основной звуковой фон создают вращающиеся лопасти и вибрация электродвигателей. Действующие санитарные нормы (СН 2.2.4/2.1.8.562-96) строго регламентируют предельно допустимые значения звукового давления:

• Промышленные зоны: до 60–70 дБ.
• Территории у жилых домов (день): ограничение 50–60 дБ.
• Жилая застройка (ночь): строгий предел 30–40 дБ.

Чтобы вписаться в жесткие ночные нормы, инженеры применяют низкооборотные двигатели (4–6 полюсов) и вентиляторы со специальным акустическим профилем лопастей (серповидные). Также используются частотные преобразователи для плавного снижения скорости вращения. Если этих мер недостаточно, приходится выбирать конденсатор с большей площадью теплообмена, чтобы прокачивать нужный объем воздуха на минимальных оборотах.

Вспомогательные узлы обвязки

Для обеспечения долговечности и стабильной работы конденсатор дополняется сервисными компонентами:

• Маслоотделитель. Устанавливается на нагнетательной линии после компрессора. Он улавливает капли масла и возвращает их в картер, предотвращая образование масляной пленки внутри трубок конденсатора, которая резко ухудшает теплообмен.
• Линейный ресивер. Аккумулирует жидкий фреон после конденсации. Он обеспечивает равномерную подачу хладагента к расширительному вентилю, исключая попадание паровой фазы.
• Регуляторы давления конденсации. Жизненно необходимы в зимний период. Они плавно снижают обороты вентиляторов (или отключают часть из них), не позволяя давлению упасть ниже критической отметки, необходимой для нормальной работы терморегулирующего вентиля (ТРВ).

Правильно подобранная автоматика гарантирует стабильное переохлаждение жидкой фазы в пределах 3–6 K, что необходимо для выхода установки на проектную мощность и защиты компрессора от поломок.
