Виды теплообменников в холодильном оборудовании

Содержание

• Роль и классификация оборудования по назначению
  • Испарительные системы
  • Конденсаторные блоки
  • Виды теплообмена
• Технические разновидности современных теплообменных систем
  • Кожухотрубные аппараты
  • Пластинчатые теплообменники
  • Специфические конструкции
• Применяемые материалы и способы защиты оборудования
  • Металлы и сплавы
  • Защита от коррозии и износа
• Методы выбора оптимальных решений для холодоснабжения
  • Инновации и системы управления

Теплообменные процессы — основа работы любой холодильной установки. За счет разности температур они переносят тепло из охлаждаемого пространства во внешнюю среду, обеспечивая фазовые переходы хладагента: кипение и конденсацию. От эффективности этого энергообмена напрямую зависят производительность, энергозатраты и общий срок службы оборудования.

Роль и классификация оборудования по назначению

Работа холодильной машины основана на распределении задач между узлами, каждый из которых отвечает за изменение агрегатного состояния хладагента или его температуры.

Испарительные системы

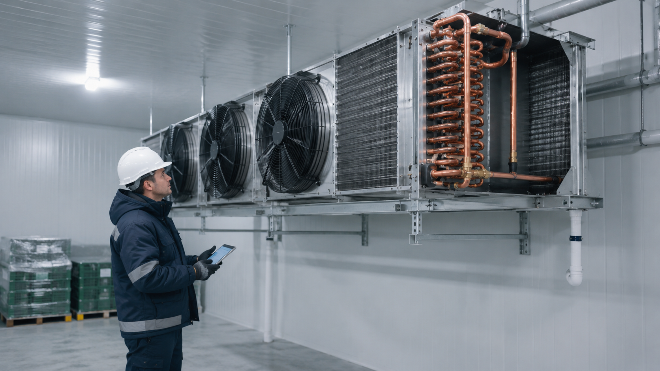

Испаритель забирает тепло от охлаждаемого объекта. Закипая при низком давлении, жидкий хладагент переходит в газ и поглощает энергию. Чем больше площадь поверхности узла (за счет сложной геометрии каналов), тем эффективнее теплообмен и ниже нагрузка на компрессор. Современные модели кубических и потолочных воздухоохладителей надежно поддерживают стабильную температуру даже при шоковой заморозке.

Конденсаторные блоки

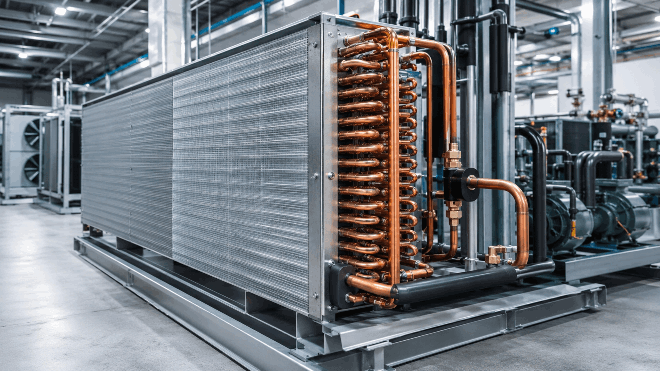

Конденсатор сбрасывает в окружающую среду тепло, полученное от испарителя и компрессора. При высоком давлении перегретый пар охлаждается (воздухом или водой) и конденсируется в жидкость. Специалисты «Технохолод-Мастер» подчеркивают: правильный подбор мощности этого блока исключает скачки давления и аварийные остановки. В каталоге представлены надежные воздушные конденсаторы с оребренными трубами, рассчитанные на большие объемы воздуха.

Виды теплообмена

По способу передачи энергии холодильные аппараты делятся на три типа:

• Рекуперативные (основные в отрасли), где среды непрерывно обмениваются теплом через металлическую стенку.
• Регенеративные, в которых специальная насадка поочередно забирает тепло у горячей среды и отдает холодной.
• Контактные, где теплоносители смешиваются напрямую (например, частичное испарение воды в градирнях).

На практике эти физические процессы реализуются при работе с разными типами охладителей.

Классификация холодильного оборудования по типу взаимодействия со средой

Группа оборудования	Описание взаимодействия	Сфера применения
Воздушные охладители	Взаимодействие хладагента с направленным атмосферным потоком	Охлаждение холодильных камер и складских помещений
Жидкостные агрегаты	Теплообмен с жидкими средами (вода, гликолевые растворы, индустриальные масла)	Промышленные чиллеры и системы охлаждения масел
Смешанные системы	Использование испарения воды для дополнительного охлаждения воздуха	Градирни и испарительные конденсаторы

Технические разновидности современных теплообменных систем

Архитектура теплообменника определяет его предельную мощность, гидравлическое сопротивление и удобство обслуживания. Выбор конструкции — это всегда баланс между стоимостью оборудования и его эффективностью под конкретные задачи.

Кожухотрубные аппараты

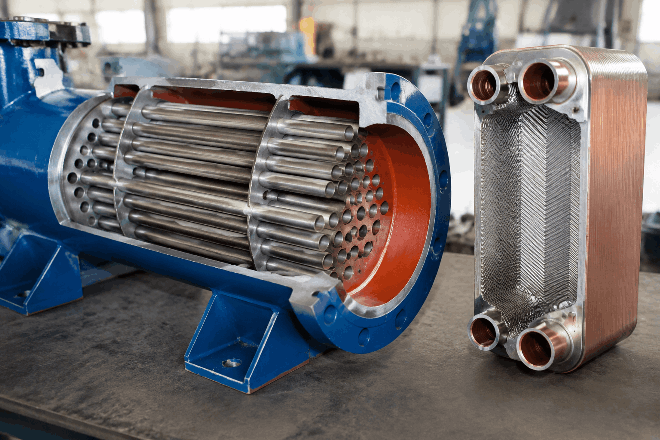

Это цилиндрический корпус с пучком параллельных трубок внутри. Одна среда течет по трубкам, вторая омывает их снаружи, двигаясь зигзагообразно благодаря специальным перегородкам.

• Устойчивы к перепадам давления благодаря надежной компоновке.
• Внутренние полости легко поддаются механической очистке.
• Идеально подходят для работы с загрязненными средами (включая морскую воду) и для охлаждения больших объемов технологических рассолов.

Пластинчатые теплообменники

Состоят из тонких гофрированных металлических листов. Геометрия каналов создает сильную турбулентность потока, обеспечивая максимальную площадь теплообмена при очень компактных размерах. По типу сборки они делятся на две категории:

• Разборные: листы стянуты между собой с резиновыми уплотнениями. Блок можно разбирать для тщательной ручной мойки или наращивания мощности (добавления пластин). Незаменимы в пищевой и молочной промышленности из-за строгих санитарных требований.
• Паяные: элементы надежно соединены вакуумной пайкой (медью или никелем) в монолитный блок без использования прокладок. Выдерживают экстремальное давление до 100 бар, не боятся агрессивных сред, но промываются только химией. Массово применяются в тепловых насосах и компактных чиллерах.

Специфические конструкции

Для нестандартных условий эксплуатации или работы с вязкими средами применяют узкоспециализированные аппараты:

• Модели «труба в трубе»: коаксиальные системы, которые отлично работают при малом расходе сред и высоком давлении.
• Погружные аппараты: змеевик, просто опущенный в бак с теплоносителем. Они недороги и просты в изготовлении, но их эффективность ограничена из-за опоры исключительно на естественную конвекцию.

Помимо основных узлов, в промышленных холодильных машинах применяются вспомогательные теплообменники для повышения энергоэффективности (COP). К ним относятся регенеративные аппараты (для переохлаждения жидкого фреона), маслоохладители, сабкулеры и экономайзеры. Они не меняют базового принципа работы установки, но надежно защищают компрессор от гидроударов и стабилизируют систему при пиковых нагрузках.

Применяемые материалы и способы защиты оборудования

Выбор материала для теплообменника определяется его теплопроводностью и химической совместимостью с рабочими средами. Ошибка в расчетах может привести к сквозной коррозии и утечке хладагента в первый же год.

Металлы и сплавы

Медь — приоритетный выбор для фреоновых систем благодаря отличной теплопроводности. Однако она категорически не подходит для аммиачных установок (R717): при контакте с влагой этот газ мгновенно разрушает цветные металлы.

Для аммиака и агрессивных сред применяют нержавеющую сталь (например, AISI 316). Специалисты «Технохолод-Мастер» для особо сложных условий (таких как буровые платформы) подбирают решения из титана или мельхиора. Они инертны к солям, что продлевает срок службы оборудования до 20–25 лет.

Защита от коррозии и износа

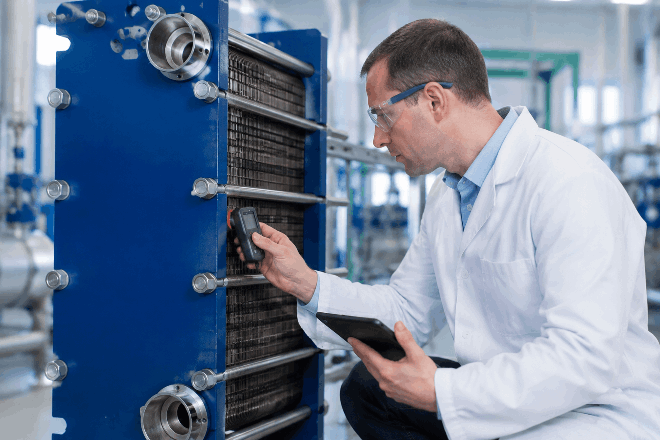

Чтобы защитить узлы от внешней среды, применяют комплексный подход. Пассивную защиту обеспечивают эпоксидные смолы и полимерные покрытия, исключающие контакт металла с влагой. Для аппаратов, работающих с электролитами (водяные конденсаторы), используют активную протекторную защиту: к корпусу крепят магниевые или цинковые аноды. В гальванической паре они разрушаются первыми, сохраняя металл трубок нетронутым.

Дополнительные методы защиты оборудования:

• Оцинковка стальных ребер — спасает воздушные блоки от соленого воздуха в приморских зонах.
• Гальваническое покрытие направляющих — исключает заедание деталей на разборных рамах.
• Дробеструйная обработка плит — удаляет микроочаги ржавчины и улучшает адгезию краски.

Методы выбора оптимальных решений для холодоснабжения

Грамотный подбор оборудования требует анализа тепловой нагрузки и эксплуатационных затрат. Проектирование начинается с определения расчетной мощности, которая должна покрывать максимальные теплопритоки с запасом 10–15%.

Главный показатель — температурный напор (разница температур хладагента и среды). Чем меньше этот разрыв, тем выше общая энергоэффективность, но тем большая площадь поверхности потребуется. Инженеры также учитывают гидравлическое сопротивление: слишком узкие каналы ведут к перерасходу электричества на насосы. Оптимальным решением часто становится схема противотока, дающая максимальную эффективность при сохранении разумных габаритов.

Инновации и системы управления

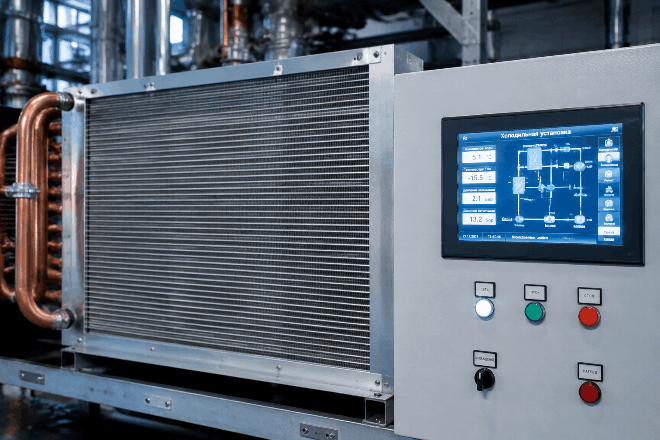

Современные тренды направлены на экологическую безопасность и точный цифровой контроль. Значимым прорывом стали микроканальные алюминиевые матрицы — плоские профили с множеством каналов сечением менее миллиметра. Они снижают объем заправки хладагента до 40%, минимизируя риски для экологии.

Для поддержания температуры с точностью до ±0,5 °C внедряются интеллектуальные системы управления. Контроллеры Carel или Eliwell работают в связке с электронными расширительными клапанами, быстро адаптируя систему к переменным нагрузкам. В мощных установках это дополняется поэтапным запуском компрессоров, что снижает пиковые пусковые токи.

К числу передовых решений в отрасли также относятся:

• Магнитные подшипники исключают потребность в сложных системах охлаждения масла.
• Впрыск хладагента в зону сжатия снижает уровень шума и вибрации.
• Аддитивное производство (3D-печать) помогает создавать бесшовные аппараты сложной геометрии.

Эффективность работы любой холодильной установки напрямую зависит от корректного выбора теплообменных аппаратов и их регулярного обслуживания. Команда «Технохолод-Мастер» обеспечивает квалифицированное проектирование и поставляет надежные промышленные холодильные агрегаты собственного производства, гарантируя стабильную работу систем. Своевременный контроль состояния поверхностей и защита металла от коррозии остаются главными условиями стабильного холодоснабжения и быстрой окупаемости инвестиций.
